Wellendichtringe
Radial-Wellendichtring
Allgemein[Bearbeiten | Quelltext bearbeiten]
| |||
| Bereich | Dichtungstechnik | ||
| Titel | Radial-Wellendichtringe | ||
| Letzte Ausgabe | September 1996 | ||
Eingebauter Radial-Wellendichtring nach DIN 3760 (geschnitten)A: Welle
B: Gehäuse
C: Flüssigkeitsseite (bzw. Druckseite)
D: Luftseite
1: Metallring
2: Dichtlippe
3: Schlauchfeder
4: Staublippe (optional)
Kennbuchstaben sind u. a.:
- A für gummierte WDR (d. h. mit Elastomer-Außenmantel)
- B für WDR mit offenem Metallgehäuse
- C für WDR mit geschlossenem Metallgehäuse.
Radial-Wellendichtringe (RWDR) werden mit festem Sitz im Gehäuse oder Gehäusedeckel eingebaut. Ihre Dichtlippe läuft auf der Oberfläche der sich drehenden Welle und wird meist von einer Schlauchfeder (Wurmfeder) radial auf die Wellenoberfläche gedrückt. Um Verschleiß an der Gummilippe zu vermindern und die Dichtwirkung zu gewährleisten, werden hohe Anforderungen an die Beschaffenheit der Wellenoberfläche gestellt; oft wird deshalb die Welle im Bereich der Dichtungslauffläche drallfrei geschliffen. Neuere Bauformen der RWDR haben mitunter keine Wurmfeder mehr (Membranwellendichtringe) oder verfügen über eine PTFE-Dichtlippe.
Quelle: Wellendichtring – Wikipedia
Beschreibung:40 x 68 x 8 WAS 40 x 68 x 8 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:52 x 68 x 8 WAS 52 x 68 x 8 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*

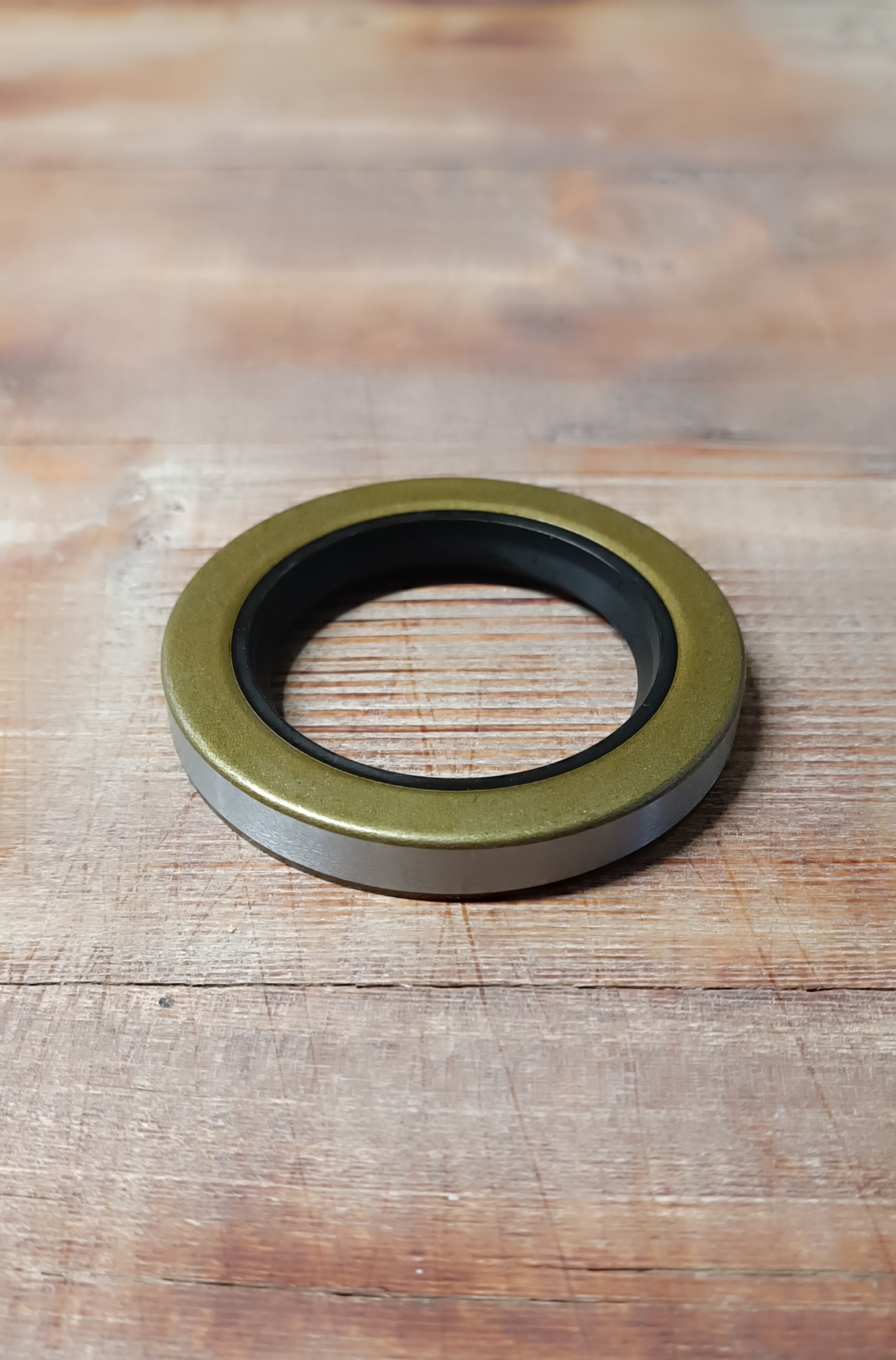

Beschreibung:30 x 55 x 7 WBS 30 x 55 x 7 mm Radial Wellendichtring mit Metallmantel, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 55 x 12 WC 30 x 55 x 12 mm Radial Wellendichtring Vollmetallmantel *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*

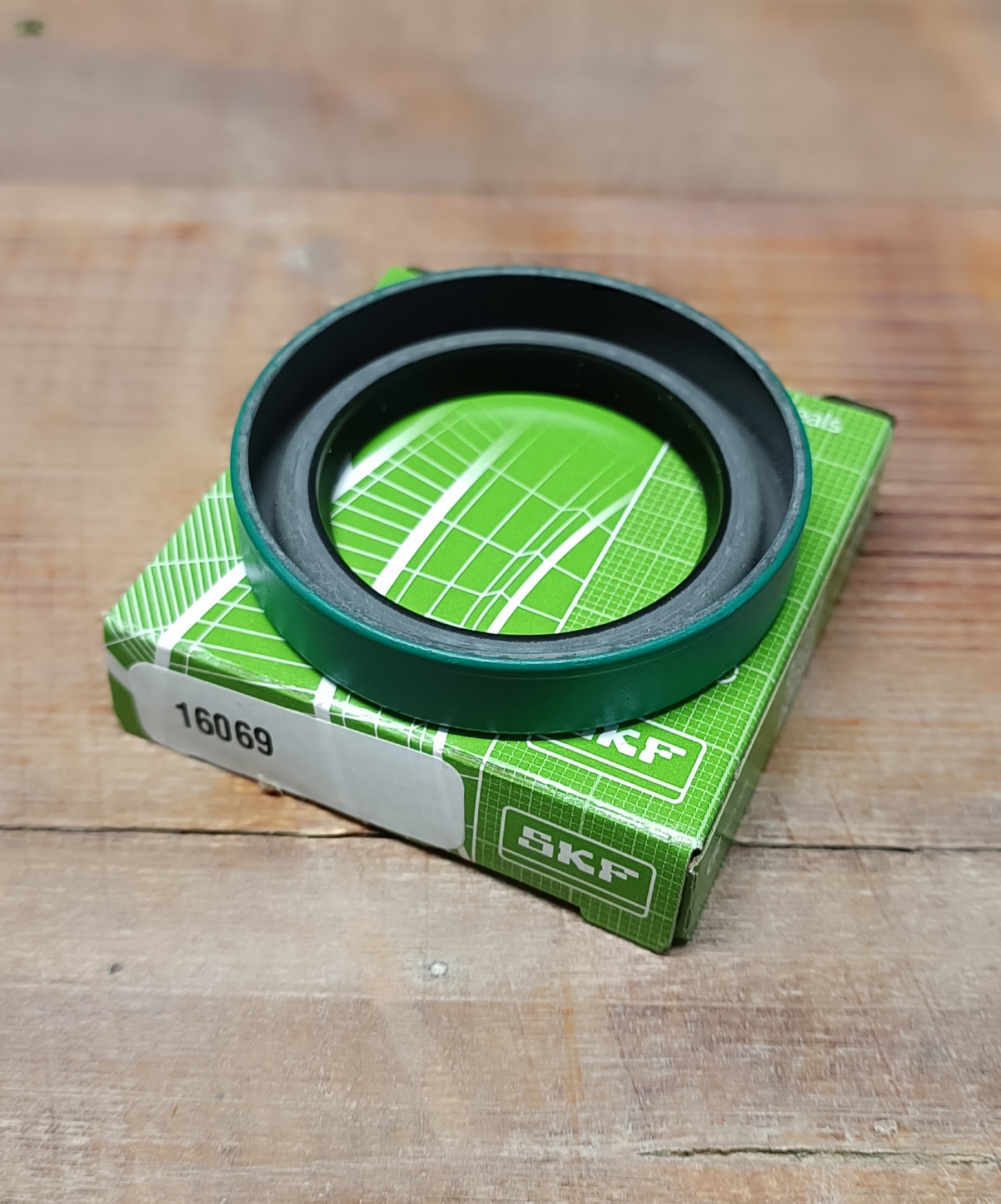

Beschreibung:41,275 x 59,23 x 11,13 WB 41,28 x 59,23 x 11,13 mm - SKF Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: CR16069 16069 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:50 x 95 x 10 WAS 50 x 95 x 10 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30,16 x 44,45 x 4,76 WA 30,16 x 44,45 x 4,76 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:50 x 90 x 10 WAS 50 x 90 x 10 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30,16 x 50,8 x 6,35 WA 30,16 x 50,8 x 6,35 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:70 x 90 x 12 WAS 70 x 90 x 12 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 42 x 7/7,5 N-BABSL 30 x 42 x 7 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:90 x 110 x 12 WAS 90 x 110 x 12 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30,16 x 42,85 x 6,35 WB 30,16 x 42,85 x 6,35 mm Radial Wellendichtring mit Metallmantel *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 42 x 6 FPM-WAS 30 x 42 x 6 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 42 x 7 FPM-WAS 30 x 42 x 7 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 56 x 8 WAS 30 x 56 x 8 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 45 x 8 WA-DUO 30 x 45 x 8 mm Radial Wellendichtring 2 Wurmfedern *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 53,5 x 9/14 WAS 30 x 53,5 x 9 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C, mit vorgez. SL Lippe *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 50 x 12 WAS 30 x 50 x 12 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 40 x 5/5,5 N-BABSL 30 x 40 x 5 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 47 x 7 MVQ-WAS 30 x 47 x 7 mm Radial Wellendichtring MVQ-Silicon, Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 40 x 7/7,5 N-BABSL 30 x 40 x 7 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 40 x 10 WA-DUO 30 x 40 x 10 mm Radial Wellendichtring 2 Wurmfedern *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 47 x 10 FPM-WAS 30 x 47 x 10 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 45 x 7 FPM-WAS 30 x 45 x 7 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:R-WDR 70 x 110 x 12 WAS 70 x 110 x 12 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 47 x 7 FPM-WA 30 x 47 x 7 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:70 x 90 x 10 WAS 70 x 90 x 10 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 40 x 10 WA 30 x 40 x 10 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:30 x 50 x 7 MVQ-WAS 30 x 50 x 7 mm Radial Wellendichtring MVQ Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
