Wellendichtringe
Radial-Wellendichtring
Allgemein[Bearbeiten | Quelltext bearbeiten]
| |||
| Bereich | Dichtungstechnik | ||
| Titel | Radial-Wellendichtringe | ||
| Letzte Ausgabe | September 1996 | ||
Eingebauter Radial-Wellendichtring nach DIN 3760 (geschnitten)A: Welle
B: Gehäuse
C: Flüssigkeitsseite (bzw. Druckseite)
D: Luftseite
1: Metallring
2: Dichtlippe
3: Schlauchfeder
4: Staublippe (optional)
Kennbuchstaben sind u. a.:
- A für gummierte WDR (d. h. mit Elastomer-Außenmantel)
- B für WDR mit offenem Metallgehäuse
- C für WDR mit geschlossenem Metallgehäuse.
Radial-Wellendichtringe (RWDR) werden mit festem Sitz im Gehäuse oder Gehäusedeckel eingebaut. Ihre Dichtlippe läuft auf der Oberfläche der sich drehenden Welle und wird meist von einer Schlauchfeder (Wurmfeder) radial auf die Wellenoberfläche gedrückt. Um Verschleiß an der Gummilippe zu vermindern und die Dichtwirkung zu gewährleisten, werden hohe Anforderungen an die Beschaffenheit der Wellenoberfläche gestellt; oft wird deshalb die Welle im Bereich der Dichtungslauffläche drallfrei geschliffen. Neuere Bauformen der RWDR haben mitunter keine Wurmfeder mehr (Membranwellendichtringe) oder verfügen über eine PTFE-Dichtlippe.
Quelle: Wellendichtring – Wikipedia
Beschreibung:190 x 220 x 16/18 190 x 220 x 18 mm KASETTEN-Dichtung - NBR *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: - 87355801 Case *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*

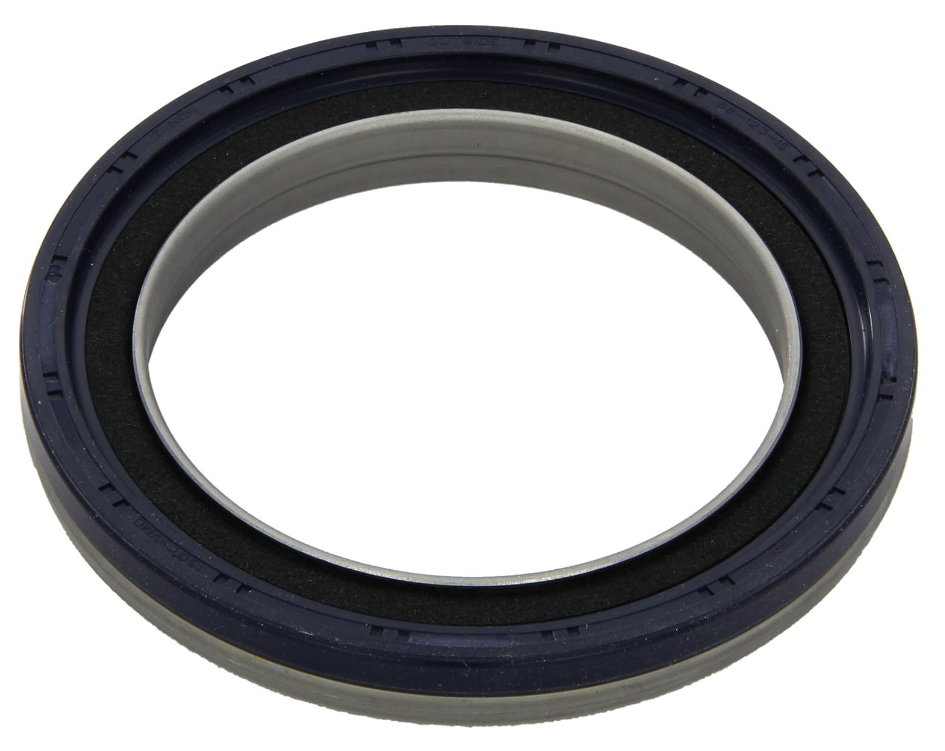

Beschreibung:88 x 123 x 15 - VMQ 88 x 123 x 15 mm Kasetten Wellendichtring - CORTECO, VMQ, Temperatur von -55 - +200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: - 12015972B *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
Beschreibung:200 x 230 x 15 FKM-AS 200 x 230 x 15 mm Radial Wellendichtring FKM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*

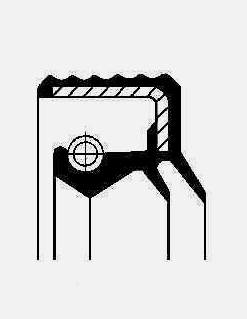

Beschreibung:90 x 140 x 12/20 BASLX267 90 x 140 x 12 mm Radial Wellendichtring mit Metallmantel FPM mit vorgez, Dichtlippe Temperatur von -20 - +200°C, *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar*Vergleichsnummer: 01036113B CORTECO 0734319625 ZF 373828A1 NEW HOLLAND 7624436 LIEBHERR AT195588 JOHN DEERE *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet*
